2015年08月10日國務院辦公廳頒布了《關于推進城市地下綜合管廊建設的指導意見》，給城市管廊建設提出了新的要求和標準。隨著長沙地下管廊生產基地首節管廊試預制成功，由此拉開了中國鐵建十四局集團公司探索地下管廊預制拼裝工程的序幕。
       借此東風，中鐵十四局聯合南京燃動數字對整個管廊預制拼裝工程及施工工法進行了全三維數字化的模擬仿真，用三維動畫全角度、多方位的表現了從管廊預制的方法以及在不同施工環境下施工的工法等；此動畫的表現內容對于未來十四局以及國內其他眾多建設施工單位在具體競標工程項目中的技術描述、內部技術培訓等方面將有著積極意義。

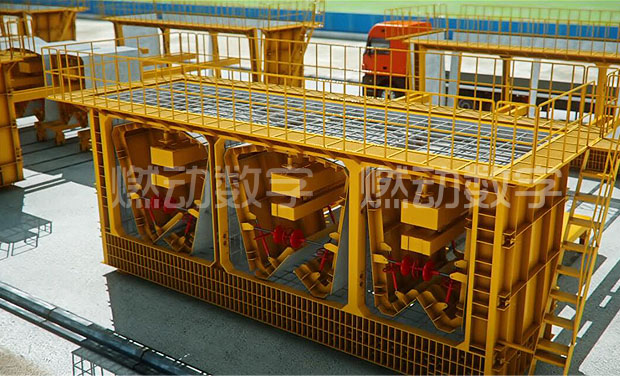

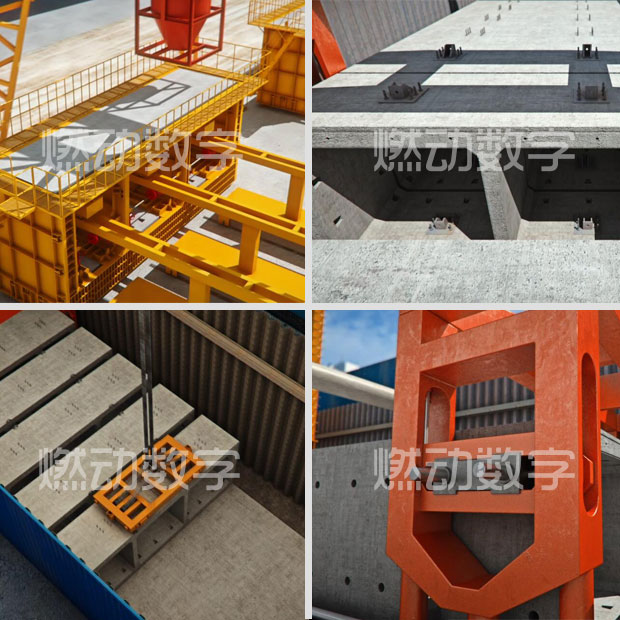

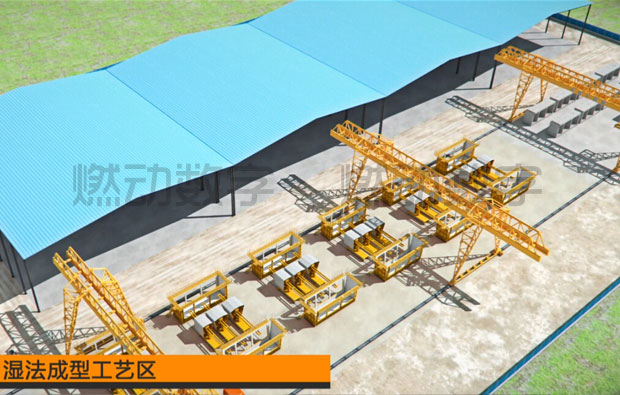

       長沙地下管廊生產基地位于長沙市天心區暮云村，基地分為鋼筋綁扎區、濕法臥式生產區、濕法立式生產區、干法芯模振動成型生產區、半成品養護區、成品存放區、混凝土生產區等生產功能分區。配置強制式拌合站、軌行式龍門吊，生產臺位及模板，翻轉機，芯模振動成型機等多種設備。能夠滿足平端口管廊、承插口管廊、裝配式管廊等不同功能作用的管廊節段預制生產，干法、濕法兩種成型工藝均能滿足規范要求的管廊制作高精度精度要求。

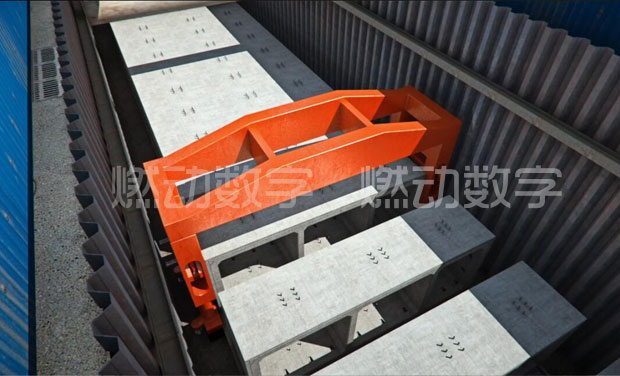

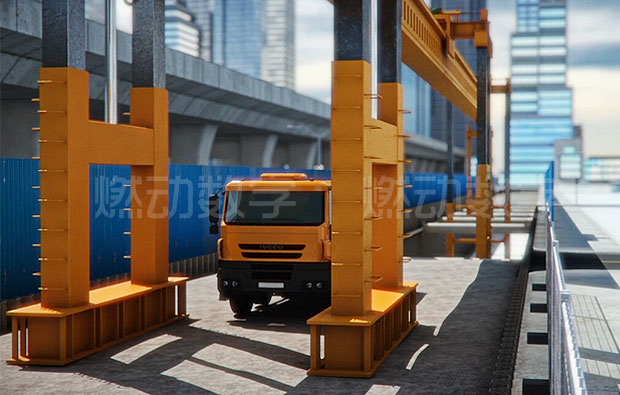

      地下綜合管廊一般安裝在城市道路的輔道和人行道下。在城區既有道路上安裝管廊，場地狹窄并且要最大限度的減少對道路交通的干擾，合理安排預制拼裝段和現澆異型節段的施工區域。公司研發了架管機，最大限度減少了對既有道路的干擾。架管機就位后，一個夜間周期，架管機吊裝管廊入槽效率就達30米。在白天交通繁忙節段，利用管廊安裝臺車將每一節管廊精確對位安裝，張拉預應力，拼接縫壓力值達到設計標準，擰緊弧形螺栓，施作管廊拼接縫封閉和外敷防水。在拼裝管廊的同時，回填基坑，為架管機提供通過通道。

      輔道上方障礙物過多的情況下，架管機高度受限，作業效率降低。針對此種情況，研究開發了幾種吊裝入槽，槽內滑移到位，拼裝臺車對位拼裝的工法。在管廊施工長度范圍內，選擇十字路口一側或空間較寬闊的位置設置管廊調入工位，一定的距離設置一處，安裝懸臂龍門吊，吊裝管廊入槽……
